HC-3S rétegződésgátló ventilátor

A rétegződésgátló ventilátorral energiatakarékos módon fűthetünk nagy belmagasságú épületeket, csarnokokat. A felső légtérben megakadályozza a meleg levegő megrekedését, így kisebb fűtési teljesítmény szükséges a megfelelő komfort eléréséhez. A rétegződésgátló ventilátor folyamatosan elkeveri a meleg és a hideg levegőt az épületben.

További ipari ventilátor kínálatunkat itt találja: IPARI VENTILÁTOROK

HC-3S rétegződésgátló ventilátor tulajdonságai

• Konzollal a felső légtérbe helyezve megszünteti a meleg és a hűvösebb levegő rétegződését.

• 3 sebességű axiál ventilátorral szerelt, 3100/3900/4600 m3/h légszállítással

• A ventilátor lapát átmérője 450mm

• Ipari és kereskedelmi helyiségek szellőztetésére ideális.

• A rétegződésgátló ventilátor maximális beépítési magasság 10m

• Opcionálisan kiegészítő digitális vagy manuális termosztáttal

• Golyós csapággyal gyártott motor a hosszú élettartam érdekében

• Mechanikai védelme az ipari axiál ventilátornak: IP54

• Környezeti hőmérséklet tartomány: -30⁰C – +60⁰C

• EPP habosított polipropilen házzal készül a jobb hő és zajszigetelés valamint kis súly érdekében 100%-ban újrahasznosított anyagból.

•  A diffuzer horganyzott lemezből készül

• Forgatható konzollal könnyen felszerelhető és megfelelő irányba állítható a ventilátor

A rétegződés gátló ventilátor műszaki adatai

HC-3S	3100 / 3900 / 4600	52 / 56 / 61	1360 / 1050 / 750	240 / 190 / 160	0,42	230V 1F
Típus	Légszállítás [m³/h]	Zajszint [dBa]	Ford.szám [1/min]	Teljesítmény [W]	Áramfelvétel [A]	Feszültség [V]

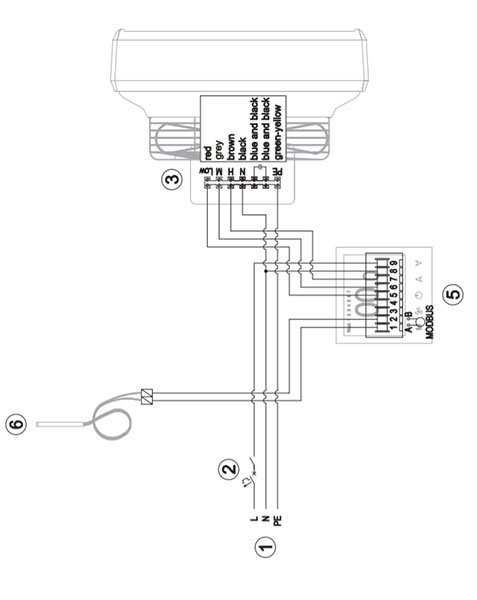

Rétegződésgátló ventilátor elektromos bekötése

HC-3S Rétegződésgátló ventilátor méretei

Mire használható a HC-3S rétegződésgátló ventilátor?

A fűtött nagy terekben a meleg levegő a helyiség felső részében gyűlik össze, ami hőveszteséget okoz.  A rétegződésgátló ventilátorok, más néven keverőventilátorok csökkentik a fűtési költségeket.  A levegőt visszairányítják a munkazónába, egyúttal kiegyenlítik a magas terekben a levegő hőmérsékletét, valamint korlátozzák a tetőn keresztüli hőveszteséget.   Használhatók gyártócsarnokokban, raktárakban és logisztikai központokban.

Szerkezet:

Ház:  az anyaga habosított polipropilén (EPP).   Ez az anyag jellemzően kis sűrűségű (könnyű), viszont ellenáll a vegyi anyagoknak és fizikai behatásoknak. Kiváló hang- és hőszigetelő tulajdonságokkal rendelkezik.   Mindemellett környezetbarát, „zöld”, mivel 100%-ban újrahasznosítható.

360°-os diffúzor: az anyaga horganyzott acél. A speciális alakú légterelőknek köszönhetően a diffúzor egyenletes levegőeloszlást biztosít a helyiségben.

Axiálventilátor:   az anyaga horganyzott acél.    A ventilátor biztosítja a légáramlást a hőcserélőn át.  Egyfázisú, három fokozatú motorja az alábbi paraméterekkel rendelkezik:   IP54 védettség, 0,7–1,08 A névleges áramfelvétel (üzemmódtól függően). A ventilátor átmérője 450 mm.

Forgó tartókonzol (választható tartozék):  a jóvoltából a berendezés különféle konfigurációkban felszerelhető (igénytől függően) és vízszintes síkban elforgatható.

A rétegződésgátló ventilátor beszerelése:

Úgy kell megválasztani a felszerelés helyét, hogy szabadon áramolhasson a levegő a készülékhez, ne gátolja semmi a levegőellátást. Az alábbi ábrák a javasolt távolságokat mutatják a fűtőberendezés  és a helyiség elemei között.

A berendezés forgó tartókonzol segítségével is felszerelhető. Ez megkönnyíti a rétegződésgátló ventilátor mennyezetre való felszerelését.

• Az elektromos bekötéssel összefüggő minden munkát szakképzett villanyszerelőnek kell elvégeznie (aki rendelkezik a megfelelő engedéllyel elektromos berendezések bekötéséhez) a kapcsolási rajz alapján (lásd a 7. pontot)
• Az épület elektromos hálózatában legyen érintésvédelmi relé
• Javasolt az első indítás előtt ellenőrizni az elektromos hálózatot és a biztosítékokat
