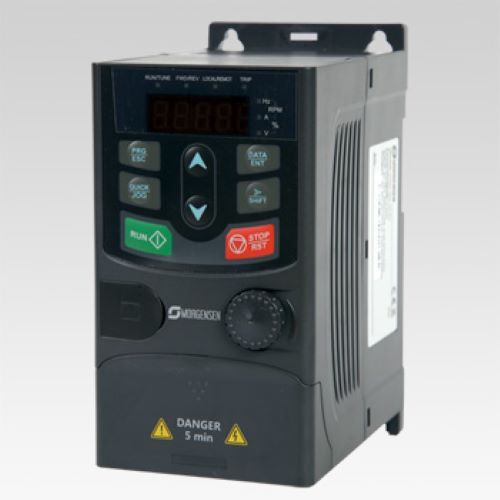

Msi20 egyfázisú frekvenciaváltó tulajdonságai
Frekvenciaváltó család: MasterDrive – MSI20 sorozat
Gyártó: MORGENSEN
Bemeneti feszültség: 230 V +/-10%
Kimeneti feszültség: 3 x 230 V
Bemeneti áram: 4,9 A
Kimeneti áram: 3 x 1,6 A
Túlterhelhetőség 60 másodpercig: 150%
Túlterhelhetőség 10 másodpercig: 180%
Túlterhelhetőség 1 másodpercig: 200%
Bemeneti frekvencia: 50 / 60 Hz
Kimeneti frekvencia: 0 – 400 Hz
Analóg bemenet: 0 – 10 V vagy 4 – 20 mA
Analóg kimenet: 0 – 10 V vagy 4 – 20 mA
Digitális bemenetek száma: 5 db.
Digitális kimenetek száma: 1-1db. terminál és programozható relé
Kommunikáció: MODBUS
Környezeti hőmérséklet: 0 – 40 °C
Az MSI20 egyfázisú frekvenciaváltó túláram, túlfeszültség, alacsony feszültség, magas hőmérséklet, valamint túlterhelés ellen is védett!
MSI20 EGYFÁZISÚ FREKVENCIAVÁLTÓ TÍPUSOK TECHNIKAI ADATAI
Típus | Bemeneti feszültség [V] | Kimeneti teljesítmény [kW] | Bemeneti áram [A] | Kimeneti áram [A] |
MSI20-002-2 | 220(-15%)~240(+10%) | 0,2 | 4,9 | 1,6 |
MSI20-004-2 | 220(-15%)~240(+10%) | 0,4 | 6,5 | 2,5 |
MSI20-007-2 | 220(-15%)~240(+10%) | 0,75 | 9,3 | 4,2 |
MSI20-015-2 | 220(-15%)~240(+10%) | 1,5 | 15,7 | 7,5 |
MSI20-022-2 | 220(-15%)~240(+10%) | 2,2 | 24 | 10 |
Technikai adatok |
MSI20 frekvenciaváltó főáramkör bekötési rajz
MSI20 frekvenciaváltó vezérlő áramkör bekötési rajz
BIZTONSÁGI ÚTMUTATÁS
Csak szakképzett villanyszerelők működtethetik, illetve szerelhetik a frekvenciaváltót. Ne végezzen semmilyen vezetékcserét és ellenőrzést, illetve ne cseréljen alkatrészeket, ha a tápegység bekapcsolt állapotban van!
Győződjön meg róla, hogy a bekötés és ellenőrzés előtt minden bemeneti tápegység ki van kapcsolva, és mindig várjon legalább az inverteren kijelölt időig, vagy amíg a DC feszültség kisebb, mint 36V.
A VÁRAKOZÁSI IDŐT AZ ALÁBBI TÁBLÁZAT SZEMLÉLTETI
1 PH 230V | 0,4kW-2,2kW | 5 perc |
3 PH 230V | 0,4kW-7,5kW | 5 perc |
3 PH 400V | 0,75kW-110kW | 5 perc |
Inverter modul | Teljesítmény | Minimum várakozási idő |
SZÁLLÍTÁSI ÉS TELEPÍTÉSI ELŐÍRÁSOK
- Az invertert tűzálló anyagra telepítse és tartsa a frekvenciaváltót távol az éghető anyagoktól.
- A fék opcionális alkatrészeit, mint a fékellenállásokat, fékegységeket, valamint a visszacsatoló egységeket csatlakoztassa a bekötési rajz szerint.
- Ne működtesse a frekvenciaváltót abban az esetben, ha sérülés veszélye áll fent, vagy valamilyen alkatrész hiányzik az inverterről.
- Ne érintse meg a frekvenciaváltót nedves tárggyal, illetve ne érintse meg nedves kezével, egyéb testrészével az invertet, mert különben áramütés érheti, AMI VÉGSŐSORON MARADANDÓ SÉRÜLÉSEKHEZ VEZETHET!
