A DVA tetőventilátor tulajdonságai
- hátrafelé hajlított centrifugális ventilátor
- a ház alumínium AlMg3 anyagból készül
- szabályozható fordulatszámmal rendelkezik
- beépített termikus kapcsolóval készül
- karbantartásmentes golyóscsapágyak

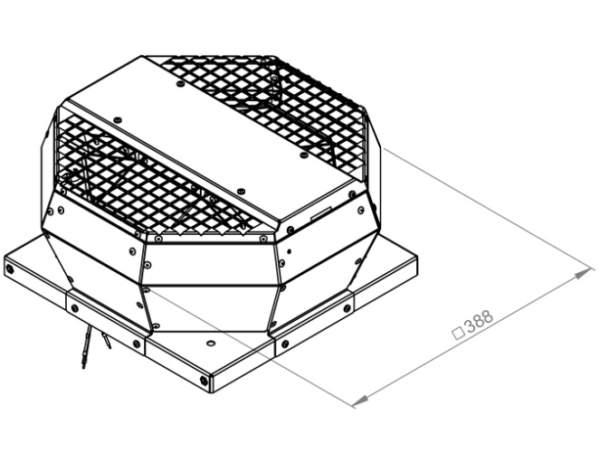

DVA TETŐVENTILÁTOR FÜGGŐLEGES KIFÚJÁSSAL
Centrifugális tetőventilátor, amely hátrafelé hajlított járókerékkel és függőleges kifújással készül. Időjárásálló alumínium AlMg3 házzal rendelkezik, nagyon alacsony építési magassággal. A szellőzőnyílást egy védőrács védi a külső behatolás, madarak, szennyeződések és egyéb idegen tárgyak ellen. A horganyzott acéllemez alaplemeze mélyen húzott levegő bemenettel és előszerelt csavarokkal készül. A csőperemek és tartozékok csatlakoztatása a DIN 24154 / EN 12 220 szabvány szerint történik.
A feszültségvezérelt motor külső forgórészén a hatékonysággal optimalizált, hátrafelé hajlított pengével ellátott műanyag járókerék van felszerelve. A járókerék a motorral egyensúlyban van a DIN / ISO 1940 szabvány szerint, G 6.3 minőségi osztály alapján, két síkon. A hajtómotor zárva van és IP33 védelmi osztályba tartozik. A karbantartásmentes golyóscsapágyak egy élethosszig tartó kenéssel rendelkeznek, mindkét végükön zárva. A motorvédelmet a tekercsbe beépített hőérintkező biztosítja, amelyek sorban egymáshoz vannak csatlakoztatva. Az elektromos csatlakozást a kábelvezetéken keresztül kell elvégezni, a ház alaplemezén keresztül.
DVA TETŐVENTILÁTOR FÜGGŐLEGES KIFÚJÁSSAL MŰSZAKI ADATOK
DVA 190 E2 40 | 460 | 230,1~ | 50 | 49 | 0.29 | 64 | 64 |
DVA 190 E4 30 | 275 | 230,1~ | 50 | 18 | 0.23 | 52 | 55 |
DVA 220 E2 30 | 794 | 230,1~ | 50 | 110 | 0.55 | 66 | 67 |
DVA 220 E4 30 | 405 | 230,1~ | 50 | 21 | 0.22 | 50 | 51 |
DVA 250 E4 30 | 591 | 230,1~ | 50 | 52 | 0.32 | 61 | 62 |
DVA 280 E4 30 | 1095 | 230,1~ | 50 | 82 | 0.42 | 57 | 61 |
DVA 315 E4 30 | 1600 | 230,1~ | 50 | 114 | 0.57 | 60 | 64 |
DVA 355 E4 30 | 2738 | 230,1~ | 50 | 249 | 1.34 | 64 | 66 |
DVA 400 E4 30 | 3735 | 230,1~ | 50 | 452 | 2.59 | 67 | 71 |
DVA 450 D4 30 | 5019 | 400,3~ | 50 | 641 | 1.50 | 72 | 75 |
DVA 560 D4 30 | 10956 | 400,3~ | 50 | 1911 | 4.76 | 81 | 82 |
Típus | Max. légszáll. [m3/h] | Feszültség [V] |
Frekvencia [Hz] |
Teljesítmény [W] |
Áramfelvétel [A] | Bemeneti zajszint [dB(A)] | Kimeneti zajszint [dB(A)] |
TETŐVENTILÁTOR LÉGSZÁLLÍTÁSI GRAFIKONOK
